Tolerancia de las estanterías

La nivelación no solo afecta a las máquinas del depósito, sino también a las estanterías ya que llevan asociadas una cierta tolerancia. Estas estructuras tienen que cumplir con unas holguras después de ser montadas y antes de ser cargadas.

La norma EN 15620 es el documento que recoge los parámetros aceptables. Observarlos es esencial para evitar posibles golpes de las propias máquinas contra las estructuras o al colocar la carga en los huecos.

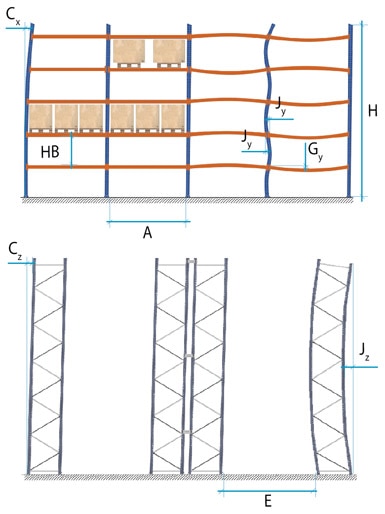

Los valores de las holguras varían en función del tipo de instalación y de su clase (100, 200, 300 o 400). Los datos indicados en el cuadro adjunto están referidos a las clases 300 y 400. La ilustración que acompaña al cuadro señala a qué elemento se aplica cada medida.



A: Ancho libre del hueco.
E: Ancho libre del pasillo.
Cx: Falta de verticalidad.
Cz: Falta de verticalidad.
Jy: Rectitud del puntal.
Jz: Rectitud del puntal.
Gy: Rectitud del larguero.
H: Altura desde la parte superior de la placa base hasta la parte superior del puntal.
HB: Altura desde la parte superior de un larguero hasta la parte superior del larguero del nivel siguiente.

Además de los parámetros anteriormente detallados se han de cumplir el resto de holguras especificadas en la norma EN 15620.
